[NeRF 기본] Ray-Box Intersection

면과 직선의 충돌

점 P, Q에 의해서 만들어지는 직선은 아래와 같이 나타낼 수 있다.
$$L = P + (Q - P)*t$$

면과 직선이 충돌하는 지점은 $t$로 표현할 수 있다.

• $t=0$에서 충돌시, 충돌한 지점은 P이다.
• $t=1$에서 충돌시, 충돌한 지점은 Q이다.
• $t=10$에서 충돌시, 충돌한 지점은 P + (Q - P) * 10이다.



Slab Method

OBB (Oriented bounding box), AABB (Axis-aligned bounding box) 의 방법이 있다.

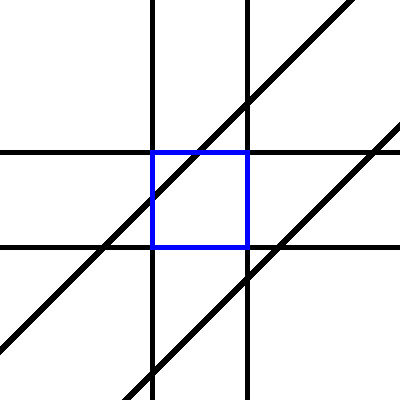

수직, 수평한 네개의 선분(ax, bx, ay, by)이 모여서 만들어진 가운데의 정사각형을 AABB라고 하자. 기울어진 선분 중 하나는 박스를 통과(충돌)하고 다른 하나는 박스를 통과하지 못한다(충돌 X). 1) 충돌한 지점 중 x 값 또는 y의 값이 작은 ax와 ay 선분과 충돌한 지점이 $t_{min x}, t_{min y}$이고, bx, by와 충돌한 지점은 $t_{max x}, t_{max y}$이다. 2) $t_{min x}, t_{min y}$ 중에 큰 값을 max of min 이라고 한다. 3) $t_{max x}, t_{max y}$ 중에 작은 값을 min of max이다. 4) max of min <= min of max 인 경우 충돌이라고 판별한다.








bool intersection(box b, ray r) {
    double tx1 = (b.min.x - r.x0.x)*r.n_inv.x;
    double tx2 = (b.max.x - r.x0.x)*r.n_inv.x;

    double tmin = min(tx1, tx2);
    double tmax = max(tx1, tx2);

    double ty1 = (b.min.y - r.x0.y)*r.n_inv.y;
    double ty2 = (b.max.y - r.x0.y)*r.n_inv.y;

    tmin = max(tmin, min(ty1, ty2));
    tmax = min(tmax, max(ty1, ty2));

    return tmax >= tmin;
}



참조:

• Realtime rendering
• https://tavianator.com/2011/ray_box.html

Fast, Branchless Ray/Bounding Box Intersections - tavianator.com
